ANSI CLASS 150/300 Redüksiyon Geçişli/Alın Kaynaklı (Çelik) Vana

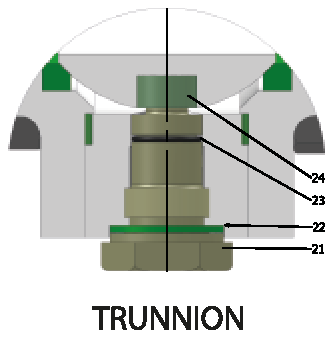

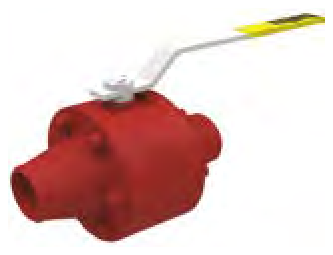

BKV-KA-RG tipi, çelik gövdeli API 6D küresel vana; redüksiyon geçişli ve alın kaynaklı. CLASS 150 (PN 20) / CLASS 300 (PN 50) basınç sınıfında, DN 15 – DN 200 arası üretilir. Dizayn API 6D / ISO 14313, boyutlar ASME B 16.10, alın kaynak ağızları ASME B 16.25 standardına göredir; çalışma sıcaklığı -29 °C ile +180 °C arasındadır. Floating ve trunnion yapıda üretilir; 21–24 numaralı parçalar trunnion yapıya aittir. Doğalgaz, LPG-LNG, fuel-oil, basınçlı hava ve diğer gaz hatlarında kullanılır. Teknik özellikler, parça listesi ve boyut ölçüleri aşağıdaki tablolardadır.
Teknik özellikler
| Tip | Küresel vana, API 6D |
|---|---|
| Tip kodu | BKV-KA-RG |
| Ölçü aralığı | DN 15 – DN 200 |
| Gövde | Çelik |
| Geçiş / bağlantı | Redüksiyon geçişli / alın kaynaklı |
| Yapı | Floating / trunnion |
| Dizayn | API 6D / ISO 14313 |
| Boyut | ASME B 16.10 |
| Bağlantı | ASME B 16.25 |
| Çalışma basıncı | CLASS 150 (PN 20) / CLASS 300 (PN 50) |
| Çalışma sıcaklığı | −29 °C / +180 °C |
| Kullanım alanları | Doğalgaz, LPG-LNG, fuel-oil, basınçlı hava ve diğer gazlar |

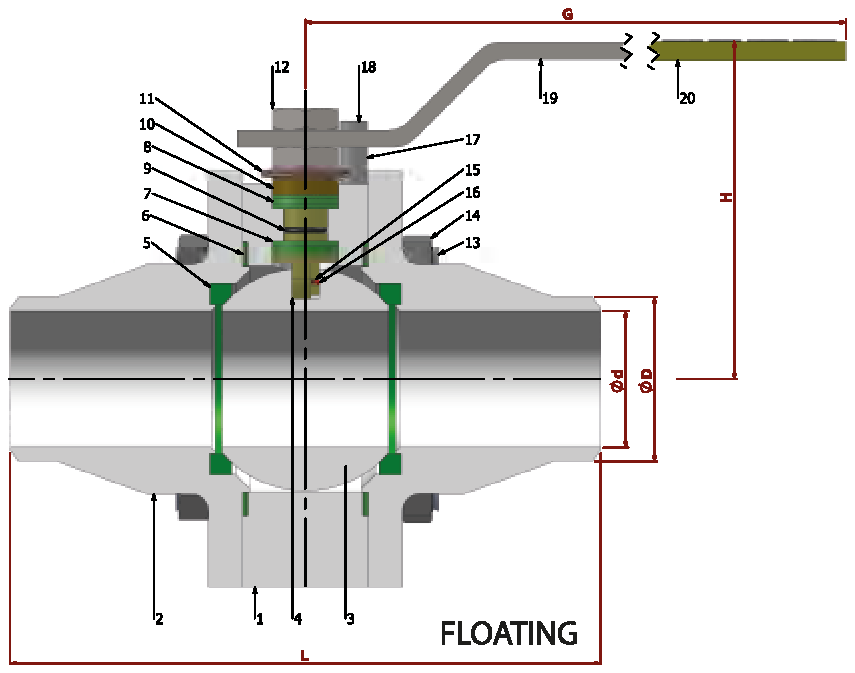

Parça listesi
| Parça no | Parça adı | Malzeme | |
|---|---|---|---|
| 24 | Alt yatak teflonu | PTFE-Teflon | PTFE-Teflon |
| 23 | Alt yatak o-ring | VITON | VITON |
| 22 | Alt yatak teflonu | PTFE-Teflon | PTFE-Teflon |
| 21 | Alt yatak | ASTM A 105 | 1.4301. - 1.4401. |
| 20 | Plastik kaplama | PVC | PVC |
| 19 | Küre hareket kolu | st 37 | 1.4301. |
| 18 | Cıvata | ST 42 Gal. | 1.4301. - 1.4401. |
| 17 | Stoplama pimi | ST 42 Gal. | 1.4301. |
| 16 | Antistatik küre | 1.4301. | 1.4301. - 1.4401. |
| 15 | Antistatik yay | 1.4301. | 1.4301. - 1.4401. |
| 14 | Somun | 5.6. | 1.4301. - 1.4401. |
| 13 | Saplama | 4140 - 5140 | 1.4301. |
| 12 | Kontra somun | 5,6 Gal. | 1.4301. |
| 11 | Çanak pul | 50 Cr V 4 | 1.4301. |
| 10 | Baskı ringi | MS 58 | 1.4301. - 1.4401. |
| 9 | Mil o-ring | VITON | VITON |
| 8 | Burgman grafit o-ring | EN 1514-1 | EN 1514-1 |
| 7 | Boğaz sızdırmazlık teflonu | PTFE-Teflon | PTFE-Teflon |
| 6 | Gövde sızdırmazlık teflonu | PTFE-Teflon | PTFE-Teflon |
| 5 | Küre sızdırmazlık teflonu | PTFE-Teflon | PTFE-Teflon |
| 4 | Hareket mili | 1,4021 | 1.4301. - 1.4401. |
| 3 | Küre | 1.4301 / 1.4086 | 1.4305. - 1.4401. |
| 2 | Kapak | A 216 WCB / A 105 | 1.4301. - 1.4401. |
| 1 | Gövde | A 216 WCB / A 105 | 1.4301. - 1.4401. |
Boyut ve bağlantı ölçüleri
| DN | İnç | CLASS 150 (PN 20) / CLASS 300 (PN 50) | |||||
|---|---|---|---|---|---|---|---|
| L | G | H | d | D | Kg | ||
| DN 15 | 1/2" | 140 | 150 | 75 | 12 | 21,3 | -- |
| DN 20 | 3/4" | 152 | 150 | 75 | 15 | 26,7 | -- |
| DN 25 | 1" | 165 | 150 | 83 | 20 | 33,4 | -- |
| DN 32 | 1 1/4" | 178 | 180 | 90 | 25 | 42,2 | -- |
| DN 40 | 1 1/2" | 190 | 230 | 95 | 32 | 48,3 | -- |
| DN 50 | 2" | 216 | 275 | 115 | 40 | 60,3 | -- |
| DN 65 | 2 1/2" | 241 | 275 | 120 | 50 | 76,1 | -- |
| DN 80 | 3" | 283 | 320 | 135 | 65 | 88,1 | -- |
| DN 100 | 4" | 305 | 380 | 150 | 80 | 114,3 | -- |
| DN 125 | 5" | 356 | 450 | 170 | 100 | 139,7 | -- |
| DN 150 | 6" | 457 | 450 | 200 | 125 | 168,3 | -- |
| DN 200 | 8" | 521 | 650 | 235 | 150 | 219,1 | -- |
