API 6D Küresel Vanalar
Endüstriyel akış kontrol sistemlerinde API 6D küresel vanalar; güvenilirliğin, emniyetin ve işletme verimliliğinin sağlanmasında belirleyici bir rol oynar
API 6D Küresel Vanalar
Temel Teknik Özellikler
API 6D gövdesi ayrılabilir küresel vanalar, farklı endüstriyel ihtiyaçları karşılamak üzere titizlikle tasarlanmıştır. Öne çıkan teknik özellikleri şunlardır:
| Özellik | Detay |
|---|---|
| Standart Uygunluğu | API 6D, ASME B16.34 |
| Ölçü Aralığı | ½” – 24” |
| Basınç Sınıfları | ANSI Class 150 – 2500 |
| Sıcaklık Aralığı | -29°C – +180°C |
| Bağlantı Tipleri | RF, RTJ, BW, SW |
| Test Standartları | API 6D, API 598, API 6FA, ISO 10497 |
Endüstriyel akış kontrol sistemlerinde API 6D küresel vana, güvenilirliğin, emniyetin ve işletme verimliliğinin sağlanmasında belirleyici bir rol oynar. API 6D standardının katı gerekliliklerini karşılayacak şekilde tasarlanan bu vanalar; petrol, doğal gaz ve diğer kritik endüstrilerdeki boru hattı sistemlerinin ayrılmaz bir parçasıdır. Bu yazıda, yüksek performanslı bu vanaların tasarım ilkeleri, çalışma prensipleri, temel avantajları ve kullanım alanları teknik açıdan ele alınmaktadır.
This gallery has no images.
API 6D Gövdesi Ayrılabilir Küresel Vana Nedir?
API 6D gövdesi ayrılabilir küresel vanalar, küre olarak adlandırılan küresel kapatma elemanı sayesinde boru hatlarındaki akışkan akışını düzenlemek üzere tasarlanmıştır. “Gövdesi ayrılabilir” ifadesi, vana gövdesinin çok parçalı yapısını belirtir; bu yapı bakım ve montaj kolaylığı sağlar.
Yüzer (Floating) Küresel Vana
Yüzer küresel vanada küre, mile sabitlenmez; vana gövdesi içinde serbest biçimde “yüzer”. Akışkan basıncı uygulandığında küre, akış yönündeki sızdırmazlık yüzeyine doğru itilerek güvenli bir sızdırmazlık oluşturur.
- Kullanım Alanları
: Su dağıtım hatları, doğal gaz boru hatları ve çeşitli proses endüstrileri gibi düşük ve orta basınçlı sistemler için uygundur. - Avantajları
: Kompakt tasarım, maliyet etkinliği ve kolay kullanım.
İÇİNDEKİLER

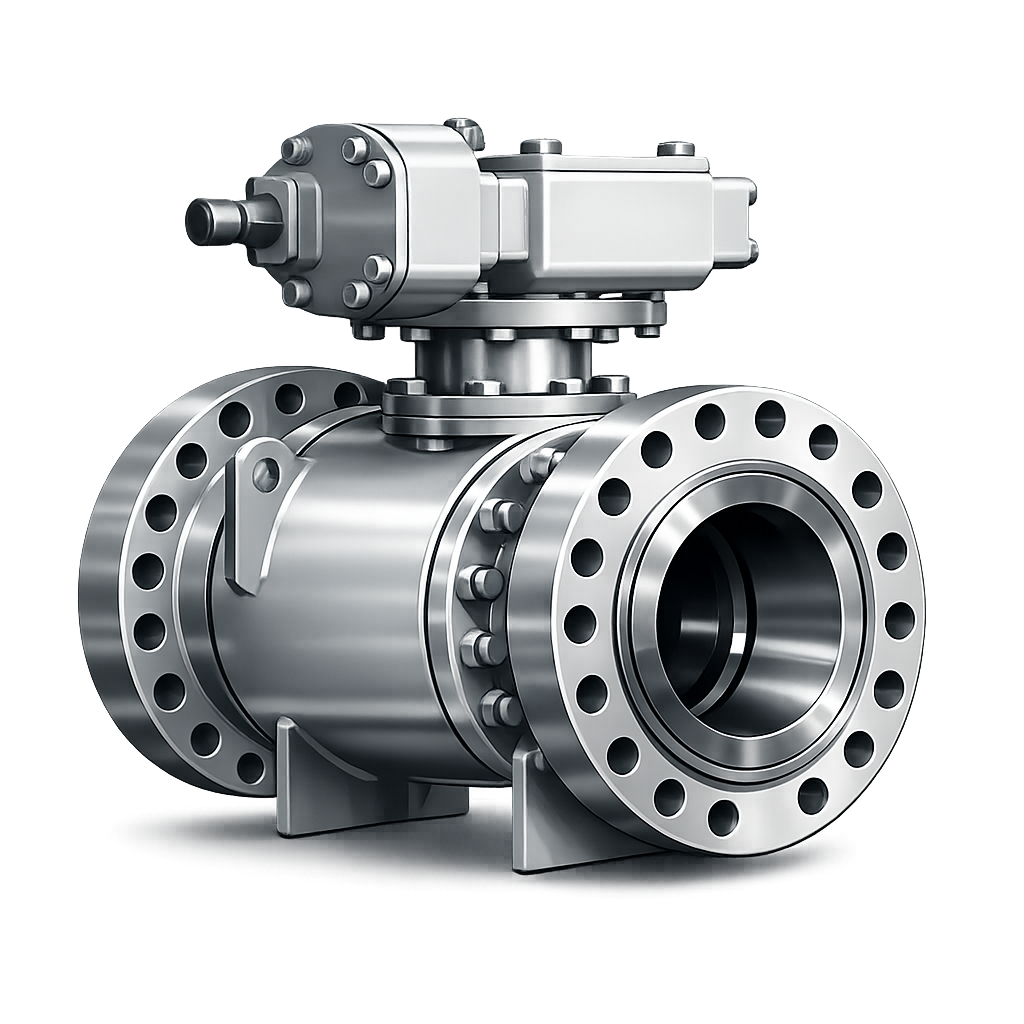

Trunnion (Yataklı) Küresel Vana
Buna karşılık trunnion küresel vanada küre, üst ve alt yataklar (trunnion) ile desteklenir. Bu yapı sızdırmazlık yüzeyi üzerindeki gerilmeyi azaltarak yüksek basınçlı ortamlarda güvenilir çalışma sağlar.
- Kullanım Alanları: Yüksek basınçlı boru hatları, büyük çaplı sistemler ve petrol ile doğal gaz tesislerindeki kritik uygulamalar için tercih edilir.
- Avantajları: Düşük çalıştırma torku ve zorlu koşullarda uzun ömür.
API 6D Küresel Vanaların Avantajları
- Gövdesi Ayrılabilir Tasarım:
- Bakımı ve parça değişimini kolaylaştırır.
- Dayanıklılığı artırmak için farklı malzeme kombinasyonlarına imkân tanır.
- Yüzer Küresel Vanalar:
- Orta basınçlı sistemlerde maliyet açısından avantajlıdır.
- Kendinden sızdırmazlık özelliği, akışkan kontrolünün güvenilirliğini artırır.
- Trunnion Küresel Vanalar:
- Düşük tork gereksinimi sayesinde yüksek basınçlı uygulamalar için idealdir.
- Büyük çaplı boru hatlarında güvenli sızdırmazlık sağlar.
- Yangına Dayanıklı Özellikler:
- Yangın durumunda sızıntıyı önlemek üzere API 6FA ve ISO 10497 standartlarına uygundur.
- Yumuşak sızdırmazlık elemanının devre dışı kalması hâlinde ikincil metal-metal sızdırmazlık devreye girer.
- Düşük Emisyon:
- ISO 15848 standardını karşılar ve çevre güvenliği için kaçak emisyonları asgari düzeyde tutar.
API 6D Küresel Vanaların Kullanım Alanları
API 6D küresel vana, başta aşağıdakiler olmak üzere pek çok endüstride yaygın olarak kullanılır:
- Petrol ve Doğal Gaz: Ham petrol ve doğal gaz boru hatları, açık deniz platformları ve rafineriler.
- Kimya Sanayii: Korozif kimyasalların ve uçucu akışkanların güvenli biçimde taşınması.
- Enerji Üretimi: Termik ve nükleer santrallerdeki buhar ve su hatları.
- Su Arıtma: Büyük ölçekli arıtma tesislerinde ve deniz suyu arıtma tesislerinde akış kontrolü.
- Gıda ve İçecek: Temiz ve güvenli üretim için hijyenik tasarımlar.
Yenilikçi Özellikler
- Double Block and Bleed (DBB)
Boru hattını izole ederken, güvenli bakım için gövde boşluğunun tahliyesine imkân tanır. - Mil Fırlamasını Önleyen Tasarım
İç basınç nedeniyle milin yerinden çıkmasını önleyerek emniyeti sağlar. - Yangına Dayanıklı Mekanizmalar
Acil durumlarda bütünlüğü korumak için grafit sızdırmazlık elemanları ve yedek metal oturma yüzeyleri içerir. - Düşük Torkla Çalışma
İşletme eforunu en aza indirerek aşınmayı ve maliyetleri azaltır. - ISO 5211 Montaj Flanşı:
Otomatik çalışma için aktüatör montajını kolaylaştırır.
Bakım Önerileri
Uzun ömür ve en iyi performans için:
- Düzenli Kontroller: Sızıntı ve sızdırmazlık yüzeyi aşınması düzenli olarak kontrol edilmelidir.
- Yağlama: Korozyonu ve aşınmayı önlemek için uygun yağlayıcılar kullanılmalıdır.
- Orijinal Yedek Parça: Vana bütünlüğünü korumak için orijinal yedek parçalar tercih edilmelidir.
- Test: Performansın sürekliliği için periyodik tork ve basınç testleri yapılmalıdır.
API 6D küresel vana; sağlam tasarımı, uluslararası standartlara uygunluğu ve yenilikçi özellikleriyle kritik akış kontrol uygulamaları için vazgeçilmezdir. Doğru vana tipinin seçilmesi ve bakım kurallarına uyulması sayesinde işletmeler verimliliği artırabilir, duruş sürelerini azaltabilir ve emniyeti güvence altına alabilir.
Daha fazla bilgi almak veya bu vana çözümlerini ayrıntılı olarak değerlendirmek için güvenilir üreticilere ya da teknik kaynaklara başvurabilirsiniz.
Batu Vana, Türkiye’nin önde gelen trunnion küresel vana üreticilerinden biridir. Trunnion küresel vanalarımızın tamamı uygun fiyatlı ve düşük torkludur.
Trunnion küresel vanalarımızı 24” ölçüsüne kadar ve Class 150 – Class 2500 çalışma basıncı aralığında üretiyoruz. Bağlantı uçları flanşlı veya kaynaklı olabilir. Kullanım alanlarına göre farklı malzemelerden üretilebilir. Trunnion küresel vanalarımız manuel, redüktörlü, pnömatik aktüatörlü, hidrolik aktüatörlü ve elektrik aktüatörlü kullanıma uygundur.
