ANSI CLASS 150 TG – DBB Tam Geçişli/Flanş – Dişli
ANSI Class 150 double block and bleed (DBB) küresel vana; tam geçişli; bir ucu flanşlı, diğer ucu dişi NPT dişli. CLASS 150 (PN 20) basınç sınıfında, DN 15 – DN 80 arası üretilir. Dizayn API 6D / ISO 14313, boyutlar ASME B 16.10, flanş bağlantıları ASME B 16.5 standardına göredir; çalışma sıcaklığı -29 °C ile +180 °C arasındadır. Teknik özellikler, parça listesi ve boyut ölçüleri aşağıdaki tablolardadır.
Teknik özellikler
| Tip | Küresel vana, double block and bleed (DBB) |
|---|---|
| Ölçü aralığı | DN 15 – DN 80 |
| Geçiş / bağlantı | Tam geçişli / flanş – dişli (dişi NPT) |
| Dizayn | API 6D / ISO 14313 |
| Boyut | ASME B 16.10 |
| Bağlantı | ASME B 16.5 |
| Çalışma basıncı | CLASS 150 (PN 20) |
| Çalışma sıcaklığı | −29 °C / +180 °C |

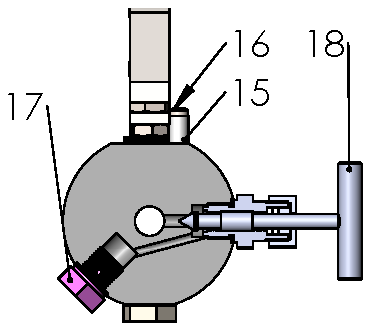

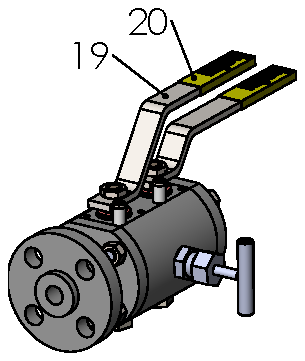

Parça listesi
| Parça no | Parça adı | Malzeme |
|---|---|---|
| 20 | Plastik kaplama | PVC |
| 19 | Küre hareket kolu | ST 37 |
| 18 | İğneli vana | AISI 304 |
| 17 | Vent | AISI 304 |
| 16 | Cıvata | ST 42 |
| 15 | Stoplama pimi | ST 42 |
| 14 | Somun | 5.6 |
| 13 | Saplama | 4140-5140 |
| 12 | Kontra somun | AISI 304 |
| 11 | Çanak pul | AISI 304 |
| 10 | Baskı ringi | AISI 304 |
| 9 | Mil o-ringi | VITON |
| 8 | Boğaz sızdırmazlık teflonu | PTFE |
| 7 | Gövde sızdırmazlık teflonu | VITON |
| 6 | Küre sızdırmazlık teflonu | PTFE |
| 5 | Hareket mili | ASTM A 105 |
| 4 | Küre | AISI 316 |
| 3 | Kapak | ASTM A 105 |
| 2 | Kapak | ASTM A 105 |
| 1 | Gövde | ASTM A 105 |

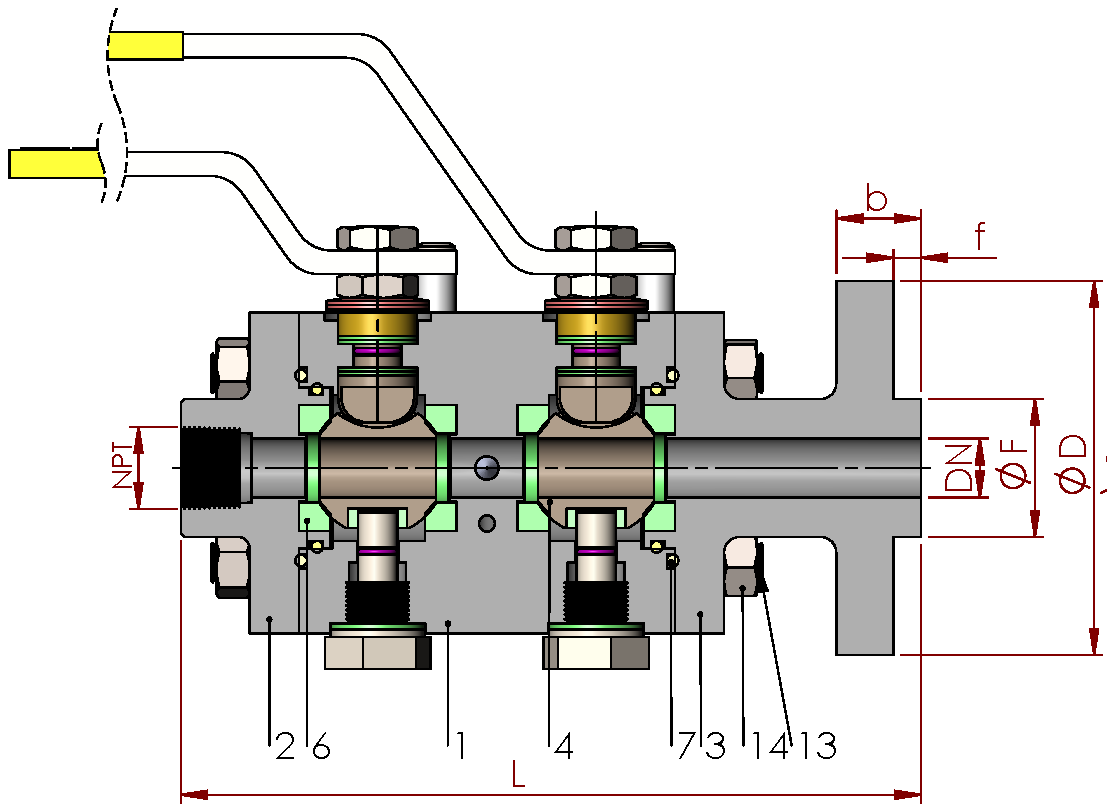

Boyut ve bağlantı ölçüleri
| DN | NPT | L | b | f | Ø D | Ø K | Ø F | Ø I | Delik sayısı |
|---|---|---|---|---|---|---|---|---|---|
| DN 15 | R 1/2" | 178 | 11.2 | 2 | 90 | 60 | 35.1 | 16 | 4 |
| DN 20 | R 3/4" | 180 | 12.7 | 2 | 100 | 70 | 42.9 | 16 | 4 |
| DN 25 | R 1" | 182 | 14.3 | 2 | 110 | 79.4 | 50.8 | 16 | 4 |
| DN 40 | R 1-1/2" | 184 | 17.5 | 2 | 125 | 98.4 | 73.2 | 16 | 4 |
| DN 50 | R 2" | 186 | 19.1 | 2 | 150 | 120.6 | 91.9 | 19 | 4 |
| DN 80 | R 3" | 191 | 23.9 | 2 | 190 | 152.4 | 127 | 19 | 4 |
