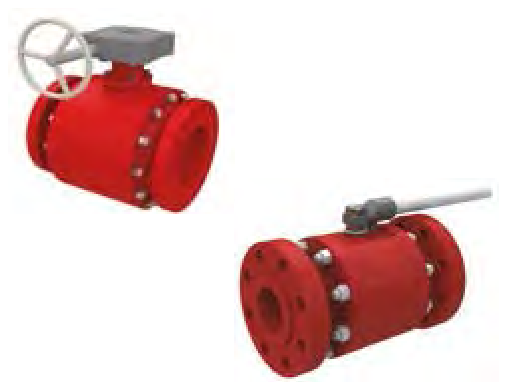

ANSI CLASS 900 Redüksiyon Geçişli/Flanşlı (Çelik) Vana

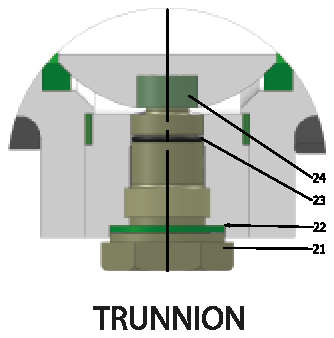

BKV-FL-RG tipi, çelik gövdeli API 6D küresel vana; redüksiyon geçişli ve flanşlı. CLASS 900 (PN 150) basınç sınıfında, DN 15 – DN 200 arası üretilir. Dizayn API 6D / ISO 14313, boyutlar ASME B 16.10, flanş bağlantıları ASME B 16.5 standardına göredir; çalışma sıcaklığı -29 °C ile +180 °C arasındadır. Floating ve trunnion yapıda üretilir; 21–24 numaralı parçalar trunnion yapıya aittir. Doğalgaz, LPG-LNG, fuel-oil, basınçlı hava ve diğer gaz hatlarında kullanılır. Teknik özellikler, parça listesi ve boyut ölçüleri aşağıdaki tablolardadır.
Teknik özellikler
| Tip | Küresel vana, API 6D |
|---|---|
| Tip kodu | BKV-FL-RG |
| Ölçü aralığı | DN 15 – DN 200 |
| Gövde | Çelik |
| Geçiş / bağlantı | Redüksiyon geçişli / flanşlı |
| Yapı | Floating / trunnion |
| Dizayn | API 6D / ISO 14313 |
| Boyut | ASME B 16.10 |
| Bağlantı | ASME B 16.5 |
| Çalışma basıncı | CLASS 900 (PN 150) |
| Çalışma sıcaklığı | −29 °C / +180 °C |
| Kullanım alanları | Doğalgaz, LPG-LNG, fuel-oil, basınçlı hava ve diğer gazlar |

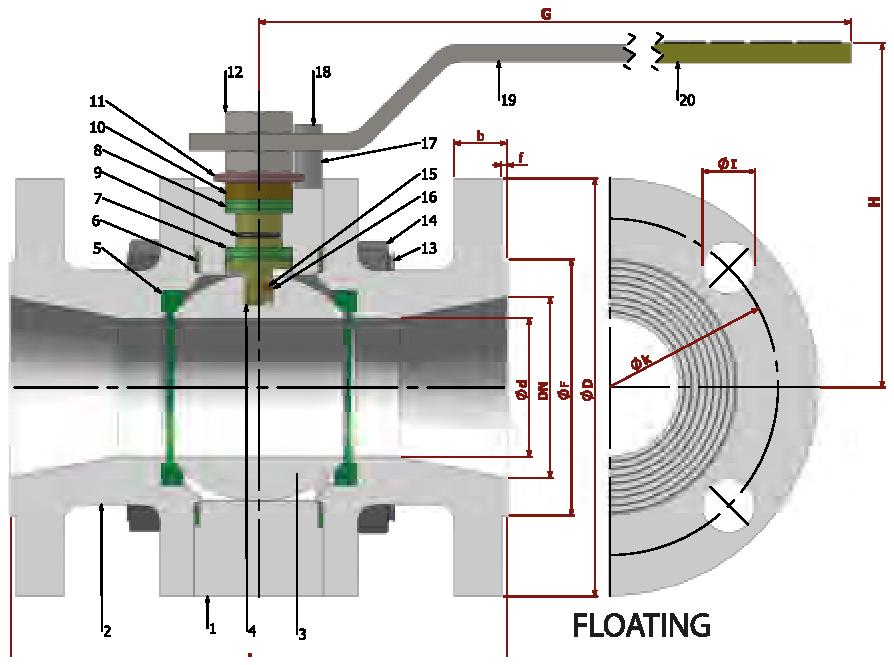

Parça listesi
| Parça no | Parça adı | Malzeme | |
|---|---|---|---|
| 24 | Alt yatak teflonu | PTFE-Teflon | PTFE-Teflon |
| 23 | Alt yatak o-ring | VITON | VITON |
| 22 | Alt yatak teflonu | PTFE-Teflon | PTFE-Teflon |
| 21 | Alt yatak | ASTM A 105 | 1.4301. - 1.4401. |
| 20 | Plastik kaplama | PVC | PVC |
| 19 | Küre hareket kolu | st 37 | 1.4301. |
| 18 | Cıvata | ST 42 Gal. | 1.4301. - 1.4401. |
| 17 | Stoplama pimi | ST 42 Gal. | 1.4301. |
| 16 | Antistatik küre | 1.4301. | 1.4301. - 1.4401. |
| 15 | Antistatik yay | 1.4301. | 1.4301. - 1.4401. |
| 14 | Somun | 5.6. | 1.4301. - 1.4401. |
| 13 | Saplama | 4140 - 5140 | 1.4301. |
| 12 | Kontra somun | 5,6 Gal. | 1.4301. |
| 11 | Çanak pul | 50 Cr V 4 | 1.4301. |
| 10 | Baskı ringi | MS 58 | 1.4301. - 1.4401. |
| 9 | Mil o-ring | VITON | VITON |
| 8 | Burgman grafit o-ring | EN 1514-1 | EN 1514-1 |
| 7 | Boğaz sızdırmazlık teflonu | PTFE-Teflon | PTFE-Teflon |
| 6 | Gövde sızdırmazlık teflonu | PTFE-Teflon | PTFE-Teflon |
| 5 | Küre sızdırmazlık teflonu | PTFE-Teflon | PTFE-Teflon |
| 4 | Hareket mili | 1,4021 | 1.4301. - 1.4401. |
| 3 | Küre | 1.4301 / 1.4086 | 1.4305. - 1.4401. |
| 2 | Kapak | A 216 WCB / A 105 | 1.4301. - 1.4401. |
| 1 | Gövde | A 216 WCB / A 105 | 1.4301. - 1.4401. |
Boyut ve bağlantı ölçüleri
| DN | İnç | CLASS 900 (PN 150) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | G | H | f | d | D | b | k | Delik sayısı | I | F | Kg | ||
| DN 15 | 1/2" | 216 | 150 | 75 | 7 | 12 | 120 | 29,3 | 82,6 | 4 | 22,4 | 35,1 | |
| DN 20 | 3/4" | 229 | 150 | 75 | 7 | 15 | 130 | 32,4 | 88,9 | 4 | 22,4 | 42,9 | |
| DN 25 | 1" | 254 | 150 | 83 | 7 | 20 | 150 | 35,6 | 101,6 | 4 | 25,4 | 50,8 | |
| DN 32 | 1 1/4" | 279 | 180 | 90 | 7 | 25 | 160 | 35,6 | 111,1 | 4 | 25,4 | 63,5 | |
| DN 40 | 1 1/2" | 305 | 230 | 95 | 7 | 32 | 180 | 38,8 | 123,8 | 4 | 28,4 | 73,2 | |
| DN 50 | 2" | 368 | 275 | 115 | 7 | 40 | 215 | 45,1 | 165,1 | 8 | 25,4 | 91,9 | |
| DN 65 | 2 1/2" | 419 | 275 | 120 | 7 | 50 | 245 | 48,3 | 190,5 | 8 | 28,4 | 104,6 | |
| DN 80 | 3" | 381 | 320 | 135 | 7 | 65 | 240 | 45,1 | 190,5 | 8 | 25,4 | 127 | |
| DN 100 | 4" | 457 | 380 | 150 | 7 | 80 | 290 | 51,5 | 235 | 8 | 31,8 | 157,2 | |
| DN 125 | 5" | 545 | 450 | 170 | 7 | 100 | 350 | 57,8 | 279,4 | 8 | 35,1 | 185,7 | |
| DN 150 | 6" | 610 | 450 | 200 | 7 | 125 | 380 | 62,6 | 317,5 | 12 | 31,8 | 215,9 | |
| DN 200 | 8" | 737 | 650 | 235 | 7 | 150 | 470 | 70,5 | 393,7 | 12 | 38,1 | 269,7 | |
