Pig Küresel Vana Örnek Datasheet

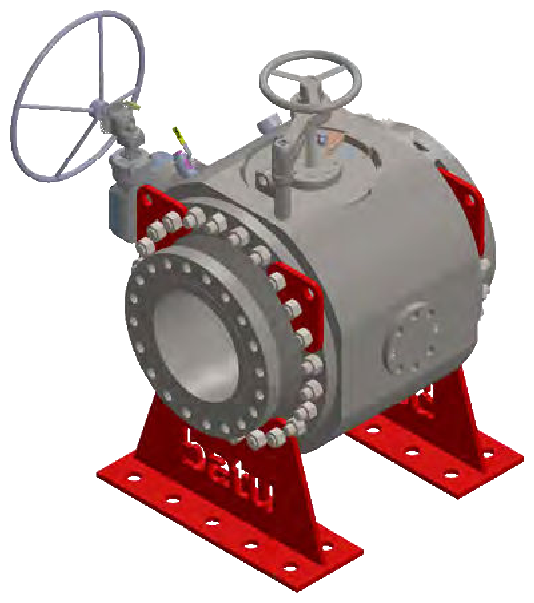

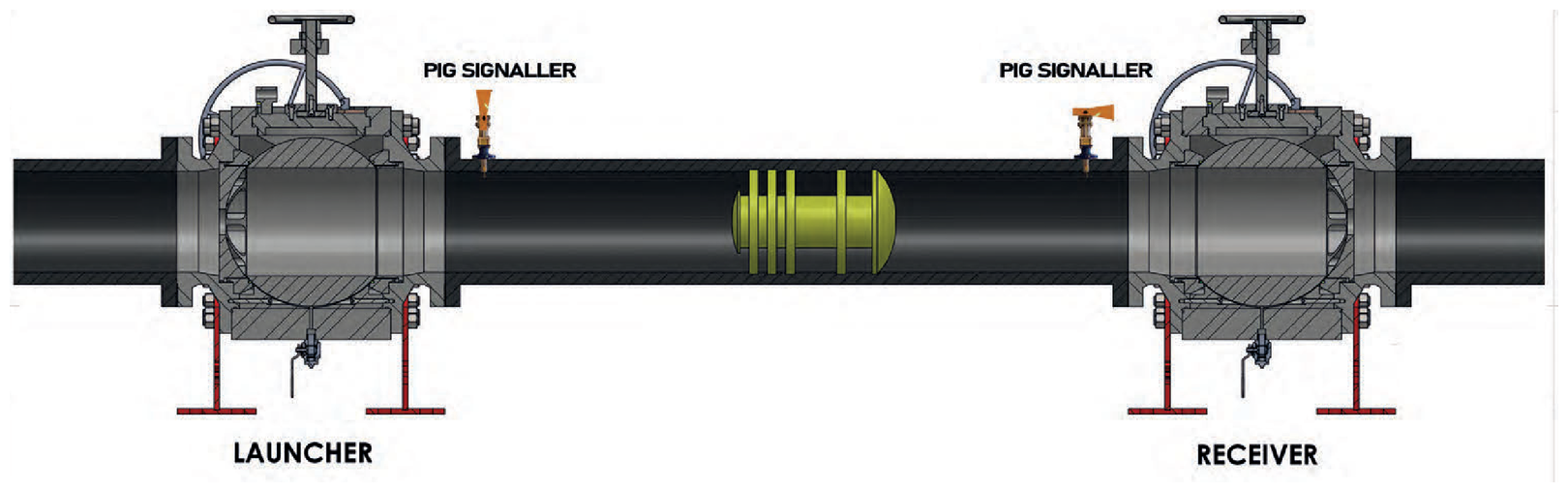

Bu örnek datasheet, trunnion yapılı pig alıcı ve atıcı küresel vana için hazırlanmış iki uygulamayı gösterir: CLASS 300 16″ ve CLASS 900 8″ (RTJ). Her uygulamanın atıcı (launcher) ve alıcı (receiver) çizimi ayrı sayfadadır; gövde ve kapak ASTM A350 LF2, küre ASTM A350 LF2 + ENP malzemedendir.

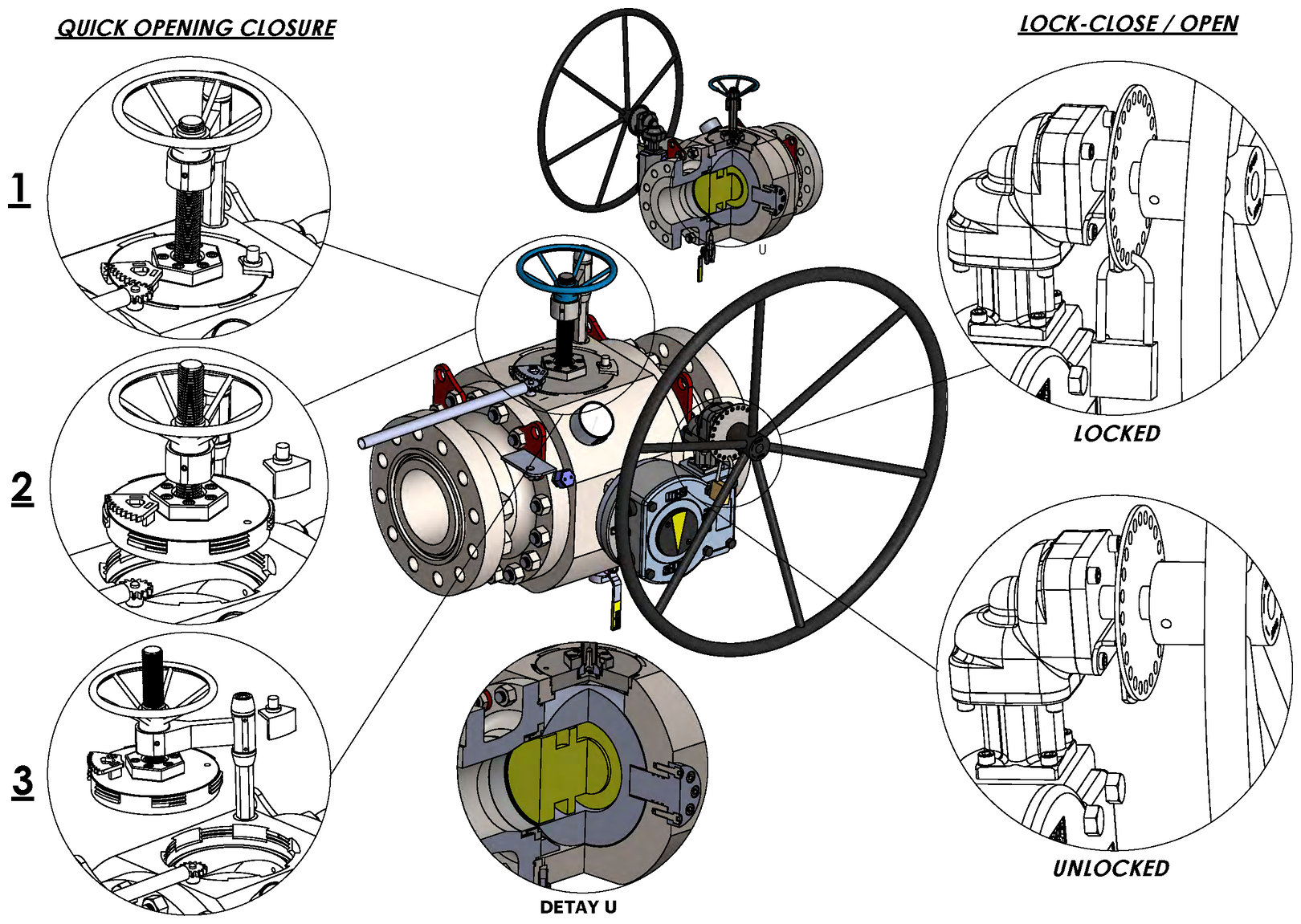

Vana, pigin hatta verilip alındığı hızlı açılır kapak ve kilitlenebilir sistemle donatılmıştır. CLASS 300 16" uygulamada çalışma basıncı -46 / +38 °C için 50 bar, en fazla 180 °C için 40 bar; CLASS 900 8" uygulamada 150 bar ve 110 bar olarak verilmiştir. Datasheet, çanak ve disk tipi, mermi tipi (köpük) ve şişirilebilir küre tipi pigler için iç ölçüleri de içerir.
