PN 16 Çalpara Flanşlı (Pik)

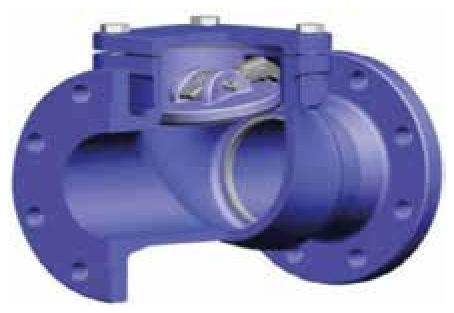

BÇV-Ç tipi, pik döküm gövdeli ve flanşlı çalpara çek vana. PN 16 basınç sınıfında, DN 50 – DN 300 arası üretilir. Boyutlar EN 558, flanş bağlantıları EN 1092-2 standardına göredir; çalışma sıcaklığı -10 °C ile +180 °C arasındadır. Su, sıcak su, buhar ve basınçlı hava hatlarında kullanılır. Teknik özellikler, parça listesi ve boyut ölçüleri aşağıdaki tablolardadır.
Teknik özellikler
| Tip | Çalpara çek vana |
|---|---|
| Tip kodu | BÇV - Ç |
| Ölçü aralığı | DN 50 – DN 300 |
| Gövde | Pik döküm |
| Bağlantı tipi | Flanşlı |
| Boyut | EN 558 |
| Bağlantı | EN 1092 - 2 |
| Çalışma basıncı | PN 16 - 40 |
| Çalışma sıcaklığı | −10 °C / +180 °C |
| Kullanım alanları | Su, sıcak su, buhar, basınçlı hava |

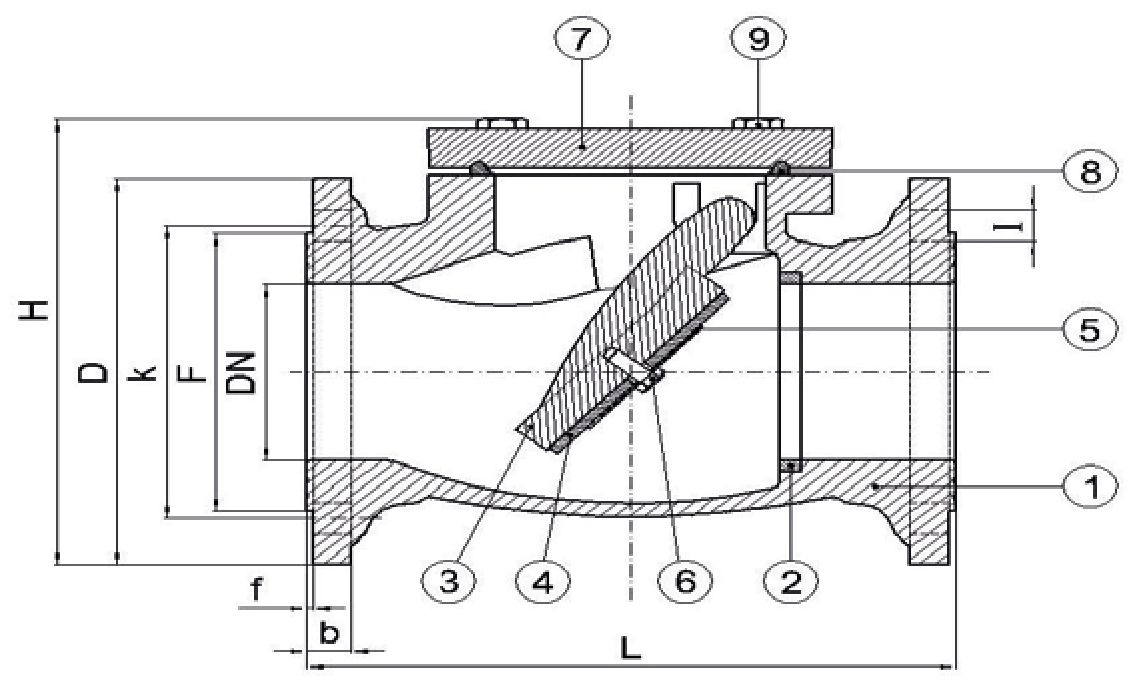

Parça listesi
| Parça no | Parça adı | Malzeme |
|---|---|---|
| 9 | Cıvata | 8,8 |
| 8 | Kapak contası | EPDM |
| 7 | Kapak | GG 25 |
| 6 | Klape conta cıvatası | 8,8 |
| 5 | Klape conta sacı | Sac |
| 4 | Klape contası | EPDM |
| 3 | Klape | GG 25 |
| 2 | Sit | MS 58 |
| 1 | Gövde | GG 25 |
Boyut ve bağlantı ölçüleri
| DN | İnç | L | H | f | D | b | k | Delik sayısı | I | F | Kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN 50 | 2" | 200 | 206 | 3 | 165 | 18 | 125 | 4 | 18 | 102 | 13,0 |
| DN 65 | 2 1/2" | 240 | 245 | 3 | 185 | 18 | 145 | 4 | 18 | 122 | 18,0 |
| DN 80 | 3" | 260 | 250 | 3 | 200 | 20 | 160 | 8 | 18 | 138 | 23,0 |
| DN 100 | 4" | 300 | 254 | 3 | 220 | 20 | 180 | 8 | 18 | 158 | 27,5 |
| DN 125 | 5" | 350 | 290 | 3 | 250 | 22 | 210 | 8 | 18 | 188 | 40,0 |
| DN 150 | 6" | 400 | 340 | 3 | 285 | 22 | 240 | 8 | 2 | 212 | 55,0 |
| DN 200 | 8" | 500 | 397 | 3 | 340 | 24 | 295 | 8 | 22 | 268 | 90,0 |
| DN 250 | 5" | 600 | 440 | 3 | 395 | 26 | 350 | 12 | 22 | 320 | 140,0 |
| DN 300 | 6" | 700 | 470 | 3 | 445 | 26 | 400 | 12 | 22 | 370 | 190,0 |
Teknik föy
