CLASS 2500 Tam Geçişli/Flanşlı (Çelik)

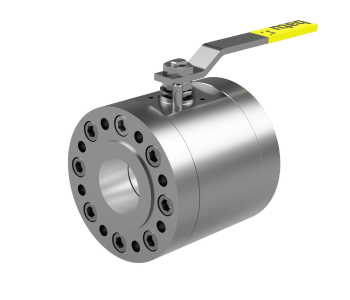

ANSI CLASS 2500 basınç sınıfında, yüksek basınçlı wafer tip Burak tipi monoblok küresel vana; tam geçişli ve flanşlı, 2" – 8" arası üretilir. Gövde ve kapak ASTM A105, küre SS420 / ASTM A105+ENP, hareket mili SS420 / 17-4PH malzemedendir. Çizim no KK-F-040/1. Teknik özellikler, parça listesi ve boyut ölçüleri aşağıdaki tablolardadır.
Teknik özellikler
| Tip | Yüksek basınçlı wafer tip küresel vana |
|---|---|
| Basınç sınıfı | 2500 |
| Ölçü aralığı | 2" – 8" |
| Geçiş / bağlantı | Tam geçişli / flanşlı |
| Gövde | Çelik |
| Çizim no | KK-F-040/1 |
Parça listesi
| Parça no | Parça adı | Malzeme |
|---|---|---|
| 17 | Kol | ST 37 |
| 16 | Antistatik küre | 1,4301 |
| 15 | Antistatik yay | 1,4301 |
| 14 | Kontra somun | 5,6 Gal. |
| 13 | Çanak pul | 50 Cr V 4 |
| 12 | Baskı ringi | MS 58 |
| 11 | Mil o-ring | VITON |
| 10 | Mil salmastrası | Grafit |
| 9 | Mil salmastrası | PTFE |
| 8 | Kapak contası | Grafit |
| 7 | Kapak contası | VITON |
| 6 | Gövde contası | VITON |
| 5 | Küre yatağı | DELRIN |
| 4 | Hareket mili | SS420 / 17-4PH |
| 3 | Küre | SS420 / ASTM A105+ENP |
| 2 | Kapak | ASTM A105 |
| 1 | Gövde | ASTM A105 |
Boyut ve bağlantı ölçüleri
| CLASS | İnç | ØDN | L | ØD | f | Øk | Mxn | ØF |
|---|---|---|---|---|---|---|---|---|
| 2500 | 2" | 42 | 225 | 215 | 6,4 | 171,4 | M27x8 | 91,9 |
| 2500 | 3" | 62 | 300 | 270 | 6,4 | 228,6 | M33x8 | 127 |
| 2500 | 4" | 87 | 330 | 315 | 6,4 | 273 | M39x8 | 157,2 |
| 2500 | 6" | 131 | 430 | 397 | 6,4 | 368,3 | M52x8 | 215,9 |
| 2500 | 8" | 179 | 490 | 555 | 6,4 | 438,2 | M52x12 | 269,7 |
