Pig Küresel Vana Kullanım – Bakım Talimatı

Pig Küresel Vana Kullanım – Bakım Talimatı

Önsöz

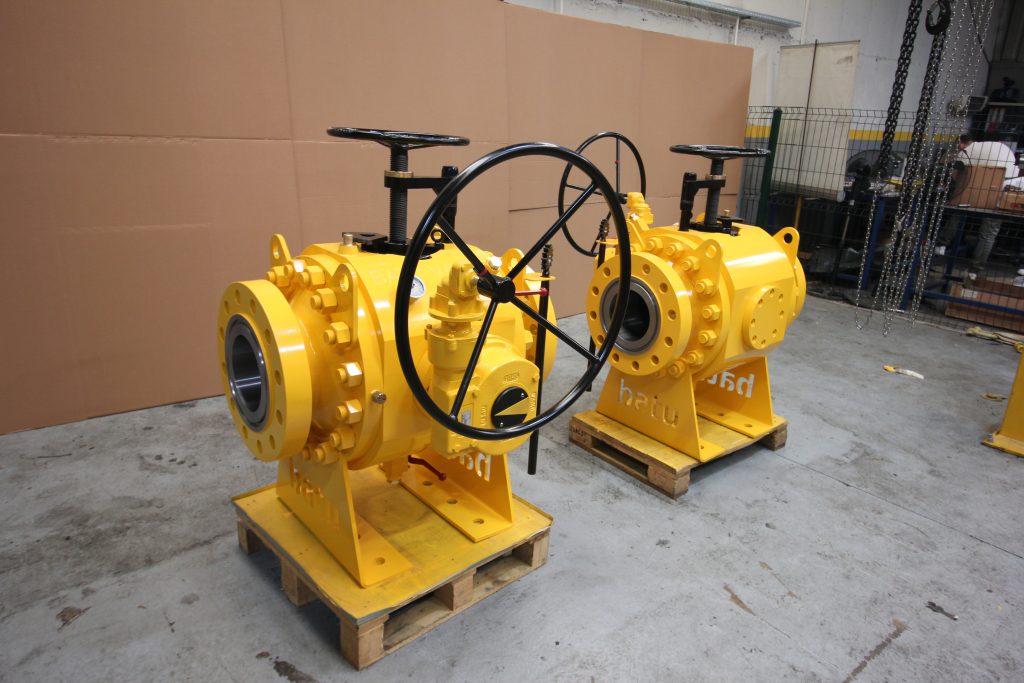

Pig Küresel Vana Kullanım – Bakım Talimatı, Batusan’ın API 6D pig atıcı ve alıcı vanalarını özetler: teknik özellikler, tasarım ve test standartları, pig gönderme ve alma prosedürü ile 17 adımlık bakım prosedürü.

Pig küresel vana teknik özellikleri

Aşağıdaki teknik özellikler, Pig Küresel Vana Kullanım – Bakım Talimatının kapsamını belirler:

• Ölçüler: 2″ – 24″
• Bağlantı tipleri: RF / RTJ
• Çalışma basıncı: CLASS 150 / 300 / 600 / 900 / 1500 / 2500 (PN 20 / 50 / 100 / 150 / 250 / 420)
• Çalışma sıcaklığı: −29 °C…+180 °C / −46 °C…+180 °C
• Kumanda: kol / dişli kutusu
• Tasarım standartları: API 6D / ISO 17292 / ISO 14313 / ASME B16.34
• Ölçü ve bağlantılar: ASME B16.5
• Yangına dayanım (fire-safe): API 6FA / API 607 / ISO 10497
• Test: API 6D / API 598 / ISO 14313
• İzolasyon tipi: DBB / DBB-1 / DBB-2

Geleneksel pig atıcı sistemlerine göre üstünlükleri

Klasik varil tipi pig atıcıyla karşılaştırıldığında pig küresel vana kullanımı şu sebeplerle daha basit ve daha ekonomiktir:

• Daha küçük yer kaplar; pigleme tesisi için gereken alanı azaltır.
• Basit yapılandırma, altyapı ihtiyacını düşürür ve sahadaki kurulum süresini kısaltır.
• Daha az ekipman ve işlevsel olarak sade tasarım, işletilecek vana ve kumanda sayısını azaltır; eğitim ve bakım maliyetini en aza indirir.
• Gövdeye entegre emniyet özellikleri, operasyon personeli için daha güvenli çalışma ve daha az insan gücü demektir.
• Geleneksel pig gönderme yöntemlerine göre emisyonu %80’in üzerinde azaltır; değerli akışkanın kaybını önler.
• Geleneksel pig atıcı–alıcı sistemlerine göre toplamda %25 ile %60 arasında maliyet tasarrufu sağlar.

Batu pig küresel vananın ayırt edici özellikleri

Pig küresel vana kullanımını kolaylaştıran tasarım tercihleri şunlardır. Batu pig vanaları müşteri şartlarına göre özelleştirilebilir: yüz yüze ölçüleri, farklı pig boylarına uyacak küre ölçüleri veya diğer özel talepler uygulanabilir. Pig küresel vana bakımını kolaylaştıran ve güvenli kılan tasarım ayrıntıları şunlardır:

• Batu pig vanaları dövme çelikten CNC ile işlenir.
• Büyütülmüş küre sayesinde daha uzun pigler kullanılabilir; bu da pig seçim aralığını genişletir.
• Gövdeye yerleştirilen özel kılavuz, yükleme sırasında pigin sıkışmasını ve sistemin tıkanmasını önler.
• Double Block and Bleed (DBB) yapısı, vananın aynı zamanda klasik bir kesme vanası olarak kullanılmasına imkân verir; böylece pigleme tesisindeki vana sayısı azalır.
• Ekşi servis (sour service) için NACE’e uygun tasarlanmıştır.
• Farklı çalışma şartları için alternatif malzemeler mevcuttur.
• Tüm Batu pig vanaları ROTORK dişli kutusu ile donatılmıştır.
• %100 Avrupa menşeli malzeme kullanılır ve %100 Türkiye’deki tesislerde üretilir.

Batu pig küresel vanalarında üstte bir basınç tahliye vanası, altta sıvı ve kalıntı için bir dreyn vanası ve en önemlisi çalışma sırasında gövde içi basıncı gözlemlemeye yarayan, görünür bir yere yerleştirilmiş manometre bulunur. Gres enjektörleri düzenli bakımı kolaylaştırarak servis ömrünü uzatır; ayrıca acil durumda kaçağı kapatmak için sızdırmazlık malzemesi enjekte etmeye de yarar. Sağlam kapak tasarımı hem kolay hem sızdırmaz bir çalışma sağlar. Bu ayrıntılar pig küresel vana kullanımını sahada belirgin biçimde kolaylaştırır.

Tasarım ve test standartları

Pig Küresel Vana Kullanım – Bakım Talimatı aşağıdaki standartlara dayanır. Batu Valve güvenlik ve kaliteyi esas alır. Pig vanaları aşağıdaki tasarım ve test standartlarına uygundur; pig küresel vana bakımı da bu standartlara göre yürütülür:

• API (American Petroleum Institute) — SPEC. 6D Boru Hattı Vanaları Şartnamesi · SPEC. 6FA Vanalar için Yangın Testi · STD. 607 Çeyrek Tur Vanalar ve Metalik Olmayan Yuvalı Vanalar için Yangın Testi · STD. 598 Vana Muayene ve Test · SPEC. Q1 Petrol ve Doğalgaz Endüstrisi Kalite Programları Şartnamesi
• ANSI / ASME — B1.20.1 Genel amaçlı boru dişleri · B16.5 Boru flanşları ve flanş bağlantı elemanları · B16.34 Flanşlı, dişli ve kaynaklı uçlu vanalar · B31.3 Proses borulaması
• ISO — ISO 9001 Kalite Yönetim Sistemleri · ISO 15156 H₂S içeren ortamlarda kullanılacak malzemeler · ISO 10497 Vanaların yangın tipi testi
• NACE — MR0175 H₂S içeren ortamlarda kullanılacak malzemeler

Pigin hatta gönderilmesi

Pig gönderme, Pig Küresel Vana Kullanım – Bakım Talimatının kapsadığı ilk operasyondur. Aşağıdaki sıra, pig küresel vana kullanımında en kritik adımları oluşturur.

• Adım 1 — Her iki yönde tam kesme sağlamak için pig vanasını kapatın. Gövde boşluğunu yavaşça tahliye edin ve basıncın sıfıra düştüğünü manometreden izleyin.
• Adım 2 — Giriş kapağını sökün ve pigi küre boşluğuna yerleştirin.
• Adım 3 — Giriş kapağını yeniden takın. Tüm tahliye ve basınç boşaltma vanalarını kapatın.
• Adım 4 — Pig vanasını açın. Akış ve basınç pigi hat boyunca ileri taşır.

Pigin hattan alınması

Pigin alınması, pig küresel vana kullanımında gönderme ile aynı güvenlik kurallarına tabidir:

• Adım 1 — Pigi karşılayın. Gövde boşluğunu yavaşça tahliye edin ve basıncın sıfıra düştüğünü manometreden izleyin.
• Adım 2 — Her iki yönde tam kesme sağlamak için pig vanasını kapatın.
• Adım 3 — Giriş kapağını sökün. Pigi küre boşluğundan çıkarın. Dreyn tapasını açıp kalıntıyı boşaltın.
• Adım 4 — Giriş kapağını yeniden takın. Tüm tahliye vanalarını kapatın. Pig vanasını akış konumuna açın. Bu dört adım, pig küresel vana kullanımının rutin çevrimini tamamlar.

Operasyon yapılandırması

Pig küresel vana kullanımında yapılandırma seçimi operasyonun hangi taraftan yürütüleceğini belirler. Atıcı ve alıcı vanaların ikisi de yönlendirici (baffle) ile birlikte gelir; bu, pig küresel vana bakım sırasını değiştirmez. Bu sayede vanalar hem soldan hem sağdan operasyon yapılandırmasında kullanılabilir. Kılavuzdaki çizimler, soldan sağa akış yönünü ve soldan operasyonu gösterir; her durumda yönlendiricili bir pig atıcı ve yönlendiricili bir pig alıcı vana bulunur.

Pig küresel vana bakım prosedürü

Pig Küresel Vana Kullanım – Bakım Talimatının çekirdeği bakım prosedürüdür. Aşağıdaki 17 adım, tam pig küresel vana bakım prosedürünü oluşturur.

• Adım 1 — El çarkını çevirerek vanayı kapalı konuma getirin.
• Adım 2 — Vana içindeki basınç tamamen boşaltılmalıdır. Basıncı boşaltmak için vana üzerindeki vent vanasının kör tapası sökülür ve vent vanası açılarak basınç tahliye edilir. Basıncın tamamen boşaldığını vana üzerindeki manometreden görebilirsiniz.
• Adım 3 — Vana ile birlikte verilen kol yardımıyla emniyet kilidini saat yönünün tersine çevirerek tamamen açın. Emniyet kilidi kilitleme mekanizmasına entegredir.
• Adım 4 — Kilitleme mekanizmasını çıkarın, gövdenin altındaki dreyn vanasını açın ve vananın tamamen temizlendiğinden emin olun.
• Adım 5 — Dreyn vanasını açın ve gövde içinin tamamen temizlendiğinden emin olun.
• Adım 6 — Vananın yan tarafındaki aç–kapa kolunu gövdedeki mile takın ve dişlerin kavradığından emin olun.
• Adım 7 — Pig kapağının açılabilmesi için aç–kapa kolunu saat yönünde çevirin.
• Adım 8 — Kapağı güvenli biçimde açmak için üstteki volanı saat yönünün tersine çevirebilirsiniz.
• Adım 9 — Kapak üzerindeki O-ringlerin bakımı hayati önemdedir. O-ringler dikkatle kontrol edilir; aşınma varsa yenisiyle değiştirilir. Tüm sızdırmazlık elemanlarının ve işlenmiş yüzeylerin temiz olduğu bakım personeli tarafından doğrulanmalıdır. Kapak O-ringleri ve tüm işlenmiş yüzeyler gres yağı ile yağlanmalıdır.
• Adım 10 — Gövde üzerindeki kapanma yüzeylerinin temiz olduğundan emin olunmalıdır. Tüm işlenmiş yüzeyler dikkatle gres yağı ile yağlanmalıdır.
• Adım 11 — Hızlı açılır kapak artık kapatılmaya hazırdır. Personel kapağı hizalayarak volanı saat yönünde çevirmeye başlamalıdır.
• Adım 12 — Aç–kapa kolunu saat yönünün tersine çevirerek kapağı dikkatle kapalı konuma getirin.
• Adım 13 — Kilitleme mekanizmasını yuvasına geri takın.
• Adım 14 — Emniyet kilidi üzerindeki havalandırma contasını dikkatle kontrol edin. Aşınmış contayı yenisiyle değiştirin. Emniyet kilidini yuvasına yerleştirip saat yönünde çevirin ve verilen kol yardımıyla sıkın.
• Adım 15 — Vent ve dreyn vanalarını kapalı konuma getirin ve kör tapaları takın.
• Adım 16 — Vananın boğazındaki yağlama nipelinin muhafazasını sökerek mili yağlayabilirsiniz. Yıllık bakımın parçası olarak tahrik mili yılda bir kez yağlanmalıdır. Yağ cinsini vananın çalıştığı ortama göre seçmenizi öneririz. Yağlama bittikten sonra nipeli temiz tutmak için muhafazayı yerine takın.
• Adım 17 — Vananın iki tarafındaki kapaklar üzerinde çelik malzemeden acil sızdırmazlık sistemi nipelleri bulunur. BATUSAN tüm vanalarını ilave sızdırmazlık malzemesi gerekmeyecek şekilde tam sızdırmaz tasarlamıştır. Ancak tesisatta bulunabilecek yabancı ve katı maddeler küre ile yuva arasına girerek sızdırmazlık yüzeylerine zarar verebilir. Böyle bir durumda sorun, VALTEK sızdırmazlık malzemesi kullanılarak geçici olarak giderilebilir. Sızdırmazlık malzemesi, vananın iki kapağındaki acil sızdırmazlık nipellerinden enjekte edilir. Bu, pig küresel vana bakımının son adımıdır.

Emniyet kuralları

Pig Küresel Vana Kullanım – Bakım Talimatındaki emniyet maddeleri istisnasız uygulanır. Pig küresel vana kullanımı, hattın basınç altındaki bir bölümünün elle açılmasını gerektirdiği için özel dikkat ister:

• Kapak, gövde içindeki basınç manometreden sıfır okunana kadar kesinlikle açılmaz. Manometre okuması tek başına yeterli değildir; vent vanasından akış kesildiği de gözle doğrulanır.
• Emniyet kilidi devre dışı bırakılarak çalışılmaz. Kilit, kapağın basınç altında açılmasını engelleyen son güvenlik bariyeridir.
• Ekşi servis (H₂S içeren) hatlarda gaz dedektörü ve kişisel koruyucu solunum ekipmanı bulundurulur.
• Tahliye edilen sıvı ve kalıntı kapalı sisteme alınır; zemine veya atmosfere boşaltılmaz.
• Dişli kutulu ve aktüatörlü gövdelerde bakım öncesi enerji kesilir ve kilitleme–etiketleme uygulanır.
• Kapak açılırken personel kapağın açılma yönünün karşısında durmaz.

Periyodik kontrol aralıkları

Pig küresel vana kullanım sıklığı kontrol aralığını doğrudan belirler. Aralıklar pigleme sıklığına ve akışkanın türüne göre belirlenir; aşağıdakiler başlangıç değeridir:

• Her pigleme sonrası: kapak O-ringi, gövde içi temizliği ve dreyn hattı kontrolü.
• Üç ayda bir: manometre doğruluğu, vent ve dreyn vanalarının çalışması, emniyet kilidi hareketi.
• Yılda bir: tahrik milinin yağlanması, dişli kutusu kontrolü, gövde sızdırmazlık testi.
• Ekşi servis hatlarda: altı ayda bir malzeme ve korozyon muayenesi.

Her kontrolde açma–kapama torku ölçülüp kaydedilir. Torkun zamanla artması yuva veya mil salmastrasında bir sorun olduğunun en erken işaretidir; bu eğilim izlenmediğinde arıza ancak kaçakla fark edilir.

Yedek parça bulundurma

Pig küresel vana kullanımının kesintiye uğramaması için sahada bulundurulması gereken parçalar sınırlıdır: kapak O-ring takımı, emniyet kilidi havalandırma contası, vent ve dreyn vanası kör tapaları, mil salmastra takımı ve gres yağı.

Parçalar gövdenin seri numarası, çapı ve basınç sınıfıyla birlikte istenmelidir. Aynı çapta iki pig küresel vana farklı kapak ölçüsü kullanabilir; yanlış gelen O-ring servisi bir sonraki duruşa erteler. Sökülen O-ring tekrar kullanılmaz — bir kez sıkılmış sızdırmazlık elemanı ilk oturduğu yüzeye göre şekil almıştır.

Bu talimat hakkında

Bu sayfa, pig küresel vana kullanım – bakım talimatının web özetidir. Bu sayfa Batusan’ın pig küresel vana kullanım ve bakım talimatının özetidir. Ölçüler, basınç sınıfları ve ürün ailesi için pig alıcı ve atıcı küresel vanalar ürün sayfasına bakınız. Tüm Batusan küresel vanaları için geçerli olan genel taşıma, depolama, montaj ve periyodik kontrol prosedürleri için API küresel vana kullanım ve bakım talimatı sayfasına bakınız.

Kaynak: API — API 6D ve 6FA standartlarının arkasındaki standart programı
